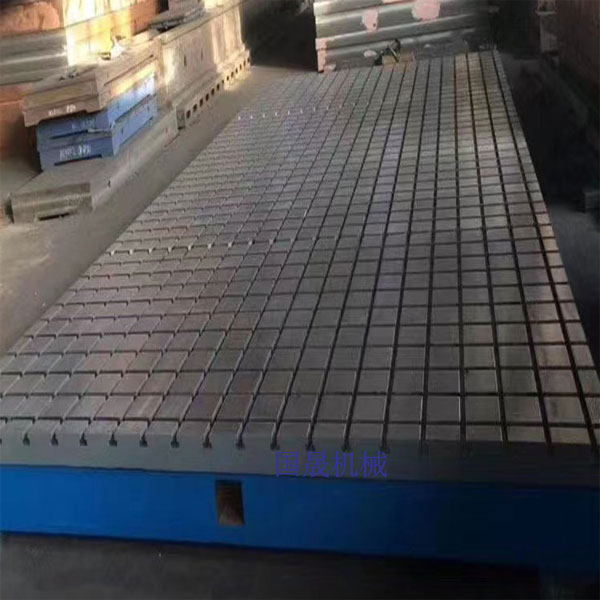

1、細刮階段：細刮在粗糙基礎上進(jìn)行。細刮的任務(wù)主要解決表面質(zhì)量問(wèn)題，即接觸精度、幾何精度、表面粗糙度，同時(shí)還要兼顧到形位誤差。細刮的刀跡寬為6-8mm，長(cháng)10-12mm，刀跡建議采用直推加扭轉法，正“6”反“6”塊刀跡較好，當任意刮方達到10-12點(diǎn)時(shí)細刮階段即告中止。

2、精刮階段：精刮是在細刮基礎上進(jìn)行的，精刮的任務(wù)是進(jìn)行提高刮研表面質(zhì)量，兼顧、核定形位誤差。精刮要磨好平面刮刀，要鋒利，落刀要穩要輕，特別要避免刀角劃傷表面，精刮刀跡寬5-7mm，甚至更窄更短，視刮削平面大小而變化。刀跡建議采用左扭轉法，刮削時(shí)用力宜小，刮花則例外。當黑點(diǎn)增加到每任意方20-25點(diǎn)時(shí)，即精刮結束，其平板平面度應為0.01mm/500mm2以下，表面粗糙度為Ra0.8-Ra1.6。

3、粗刮刀跡要寬大、要大刀闊斧地進(jìn)行。對每個(gè)點(diǎn)只刮刮一次。刀跡方向是同方向順次排列每輪變換一次。經(jīng)過(guò)反復循環(huán)不斷刮研，黑點(diǎn)由少變稠密，由不均勻分布至均勻分布，當任意刮方(25mm×25mm)達到4～6點(diǎn)時(shí)，表面粗糙度達到Ra2.5～Ra3.2時(shí)即告粗刮階段中止。
